グラビア製版

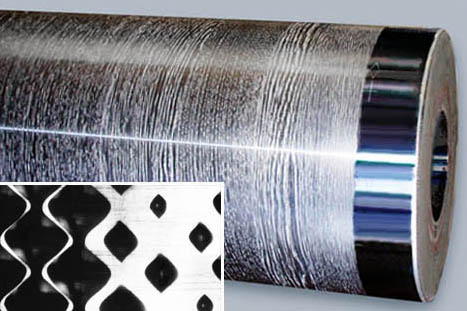

電子彫刻


電子彫刻

銅メッキを施したシリンダーにオハイオ電子彫刻機で微細な彫刻をします。
木目や柄ものに適しています。

■OEEセル形状サンプル



コンプレストセル
コンプレストセル
線数(L/inch) 150# 200#
深度 38~60μ 28~45μ
容積(㏄) 12.3~19.4 9.2~14.6
ノーマルセル
ノーマルセル
線数(L/inch) 150# 200#
深度 34~53μ 25~40μ
容積(㏄) 10.6~16.7 7.9~12.6
エロンゲートセル
エロンゲートセル
線数(L/inch) 150# 200#
深度 30~47μ 22~35μ
容積(㏄) 8.9~14.0 6.6~10.5
微細彫刻
微細彫刻
線数(L/inch) 150# 200#
深度 29~42μ 21~31μ
※微細彫刻で柄を彫った場合。
微細彫刻で柄を彫った場合


小さな文字を彫刻できます。
柄の際がくっきりしています。


※線数・深度等は一例です。

線数は80~450#、シリンダーの直径80~450mmを取り扱っております。
質問等お気軽にご相談下さい。

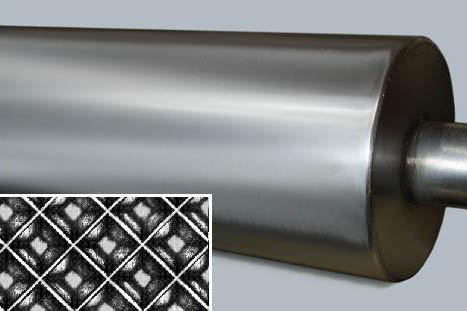

機械彫刻


機械彫刻

ロール表面に幾何学模様を彫刻します。



■機械彫刻形状サンプル


格子型
格子型
線数
(L/inch)
40# 60# 75# 100# 120# 140# 165# 200#
深度 250μ 135μ 120μ 85μ 80μ 70μ 50μ 35μ
容積(㏄) 85 58 47 32 30 23 20 15
亀甲型
亀甲型
線数
(L/inch)
16# 24# 40# 60# 80# 95# 100# 120#
深度 650μ 360μ 250μ 135μ 120μ 93μ 100μ 80μ
容積(㏄) 237 146 89 64 43 42 43 30
斜線型
斜線型
線数
(L/inch)
80# 90# 110# 130# 140# 150# 180# 200#
深度 140μ 112μ 77μ 65μ 60μ 52μ 45μ 35μ
容積(㏄) 80 56 41 33 27 28 23 19

※線数・深度は一例です。
その他の線数についてはお気軽にご相談下さい。

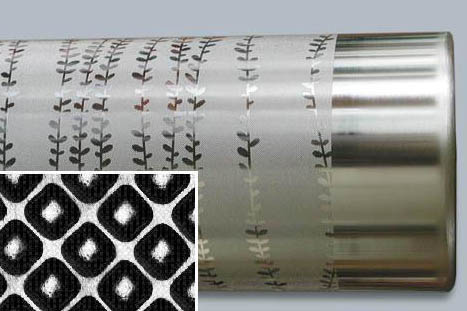

腐蝕彫刻


腐蝕彫刻
銅メッキシリンダー・鉄地シリンダー表面に感光液を塗布し、
エッチングにより柄を形成します。

塗布量が多めにつきます。
腐蝕のため角は丸くなります。


各種デザインの提案


デザイン


お客様からご支給頂いた原稿・データ、あるいは社内で作成したデザイン等を、
ご要望に応じ修正・分版・エンドレスに仕上げます。

電子彫刻・腐食製版にて柄を彫刻します。




用途
壁紙・天井・フロア・内装建材・外装建材・電化製品・家具全般・自動車・
鉄道車両内装・船舶内装・システムキッチン・システムバス・アパレル・寝装品・
食品パッケージ・床材・雑貨・レザー・包装・ダンボール等
